许子青，曹佳雷，张亚红，金月华，孙冬，宋奎辉

（浙江方圆皮革轻纺检测认证有限公司，浙江 海宁314400）

摘 要：QB/T 1873—2023《铬鞣鞋面用皮革》于2023年11月1日正式实施，为了统一生产企业与检测机构对新标准的理解，提高鞋面用皮革产品的质量，本文给出了新旧标准的主要差异分析，并提出了相关建议，以供参考。

关键词：铬鞣鞋面用皮革；标准；差异

Analysis on New Standard and Invalid Standard of QB/T 1873 Chromium Leather for Shoe Upper

Xu Ziqing,Cao Jialei,Zhang Yahong,Jin Yuehua,Sun Dong,Song Kuihui

(Zhejiang Fangyuan Leather Textile Testing and Certification Co., Ltd., Haining 314400, China)

Abstract：The standard QB/T 1873—2023 Chromium Leather for Shoe Upper is enforced on Nov.1st, 2023. In order to unify the understanding of the new standard between manufacturers and testing institutions and improve the quality of leather products for shoe upper, this paper analyses the main differences between the new standard and the old standard, and puts forward relevant suggestions for the reference of relevant parties.

Keywords: chromium leather for shoe upper; standard; difference

前 言

随着国民生活水平的提高，皮鞋走进了千家万户，因其透气性好、不易变形、结实耐穿等优点受到了大众的喜爱。鞋用皮革的检测在维护消费者权益方面发挥了重要作用，QB/T 1873—2010《鞋面用皮革》(下文简称旧标准）自2011年4月1日实施以来，至2023年已有 12年，伴随消费者对鞋面革的质量性能要求更趋多样化，旧标准已经无法满足他们的个性化需求。

QB/T 1873—2023《铬鞣鞋面用皮革》(下文简称新标准)于2023年11月1日实施，替代旧标准。新标准修改了标准名称、适用范围、部分指标的试验方法、出厂检验、合格判定中“单张（片）判定规则”，修改了“涂层耐折牢度”“pH”“摩擦色牢度”的指标要求，修改“崩破强度”为“崩裂力”，并修改了指标要求，修改有害物质限量的具体内容为“符合GB 20400的规定”，删除了“规定负荷伸长率”的指标要求，增加了“抗张强度”“断裂伸长率”“低温耐折牢度”“针孔撕裂强度”“耐水色牢度”等指标要求，增加了对无衬里鞋面革内表面耐碱性汗液色牢度的要求。这些变更对于提升鞋面革产品的质量性能、满足消费者日益提升的高质量要求，具有重要意义。

1新旧标准主要差异

1.1修改了标准名称、范围

鞋面革由于鞣制方式不同，理化性能产生差异，故将标准名称“鞋面用皮革”修改为“铬鞣鞋面用皮革”。范围也因标准名称的具体化而跟随修改，包袋用皮革不再参照使用。

1.2增加和修改了“规范性引用文件”

新标准增加了4项新项目检测标准、增加了1项工业术语标准、修改了1 项检测标准、删除了2项检测标准。

1.3增加的理化性能指标

1.3.1抗张强度

皮鞋突出的一个优点是经久耐穿，而测定鞋面革的抗张强度可了解革在外力作用下的变形情况和其所承受的作用力，从而判断鞋面革的耐用性能。

1.3.2断裂伸长率

皮鞋在使用过程中常受到不同程度的拉伸作用而变形，可测试其断裂伸长率来检验鞋面革的品质。伸长率过小，在穿用过程中易产生裂纹；伸长率过大，鞋面则容易变形，故新标准将断裂伸长率控制在35%～75%。

1.3.3低温耐折牢度

考虑到冬天气温较低，故在新标准理化性能中增加低温耐折牢度（—10℃）项目，以此评价鞋面革在低温环境下的耐折性能。

1.3.4针孔撕裂强度

考虑到鞋面革通常由针线缝合、装饰，针孔易撕裂，在新标准理化性能中新增针孔撕裂强度，保证皮鞋在穿着过程中针线缝制处不易损坏。

1.3.5耐水色牢度

模拟皮鞋在穿着过程中沾到水后鞋面革产生变色、颜色迁移到碰触物品的情况。耐水色牢度可评定鞋面革的变色情况和不同类型纺织贴衬的沾色情况。

1.4 修改的理化性能指标

1.4.1涂层耐折牢度

新标准增加了表面涂层厚度项目，根据鞋面革涂层厚度的不同，以20μm为界限分为两种类型来规定技术要求。详见表1。

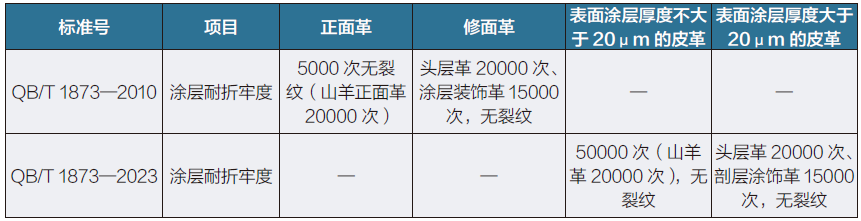

表1 涂层耐折牢度新旧标准差异

1.4.2 pH

pH项目是考核材料在水溶液中氢离子活度的大小，正常的革都含有一定的酸，呈酸性。成革品质的优劣与其酸度有关，若pH过低，说明革中酸过多，革不耐储存，且容易引发皮肤病。因此pH值项目由旧标准的3.5～6.0改为≥3.2。

1.4.3摩擦色牢度

新标准增加了表面涂层厚度项目，根据鞋面革涂层厚度的不同，以20μm及绒面革为界限分为两种类型来规定技术要求。新标准还增加了摩擦的次数，技术要求也随之变化。无衬里鞋面革内表面摩擦色牢度还另外增加了碱性汗液摩擦，更合理化。详见表2。

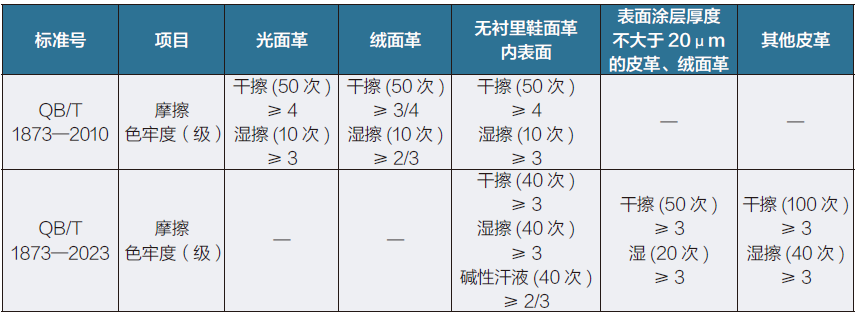

表2 摩擦色牢度新旧标准差异

1.4.4崩裂力

鞋面革在实际穿着过程中受到多方向顶力的作用，崩裂试验则是模拟该现象进行试验。崩裂力是革身产生裂纹时的力值，崩破力是革身全部被顶破时的力值。实际穿着时，鞋面产生裂纹就意味着产品的损坏，所以崩裂力比崩破力更具有检测意义，新标准也因此进行了改变。详见表3。

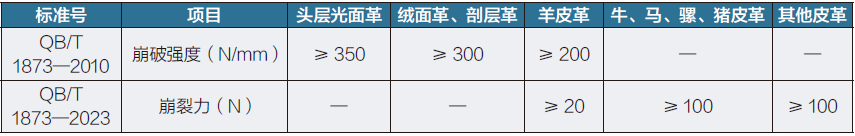

表3 崩裂力新旧标准差异

表3 崩裂力新旧标准差异

1.4.5有害物质限量

旧标准对有害物质限量的要求除符合GB 20400外，还应符合表2的要求，但实际上，两者要求一致，故实际上新旧标准并无变化。

1.5删除的内容

新标准删除了旧标准表3中的“规定负荷伸长率”的理化性能指标。

1.6修改了出厂检验内容

新标准对出厂检验的内容进行了说明，要求对感官逐件检验。

1.7修改了合格判定中单张（片）判定规则

根据上述增加、修改、删除的理化性能指标，单张（片）判定规则也随之改变。

2结语及建议

本次标准的修订，为满足消费者和制鞋厂对产品的物理性能与安全性能要求。不但增加了多个项目的检测，还修改了多个项目的要求值，更加注重不同涂层厚度产品的区别考核，相关要求和测试方法设置更加科学合理。

QB/T 1873 是重要的鞋面革产品行业标准，为企业生产、研发提供技术指导，为检测机构提供检测依据，也为广大消费者提供维权保障。建议企业与检测机构及时关注和学习新标准的内容，进一步提高鞋面革的产品质量，切实保障消费者的权益，共同促进我国鞋面革行业持续健康发展。

参考文献

[1]QB/T 1873—2010《鞋面用皮革》.

[2]QB/T 1873—2023《铬鞣鞋面用皮革》.
